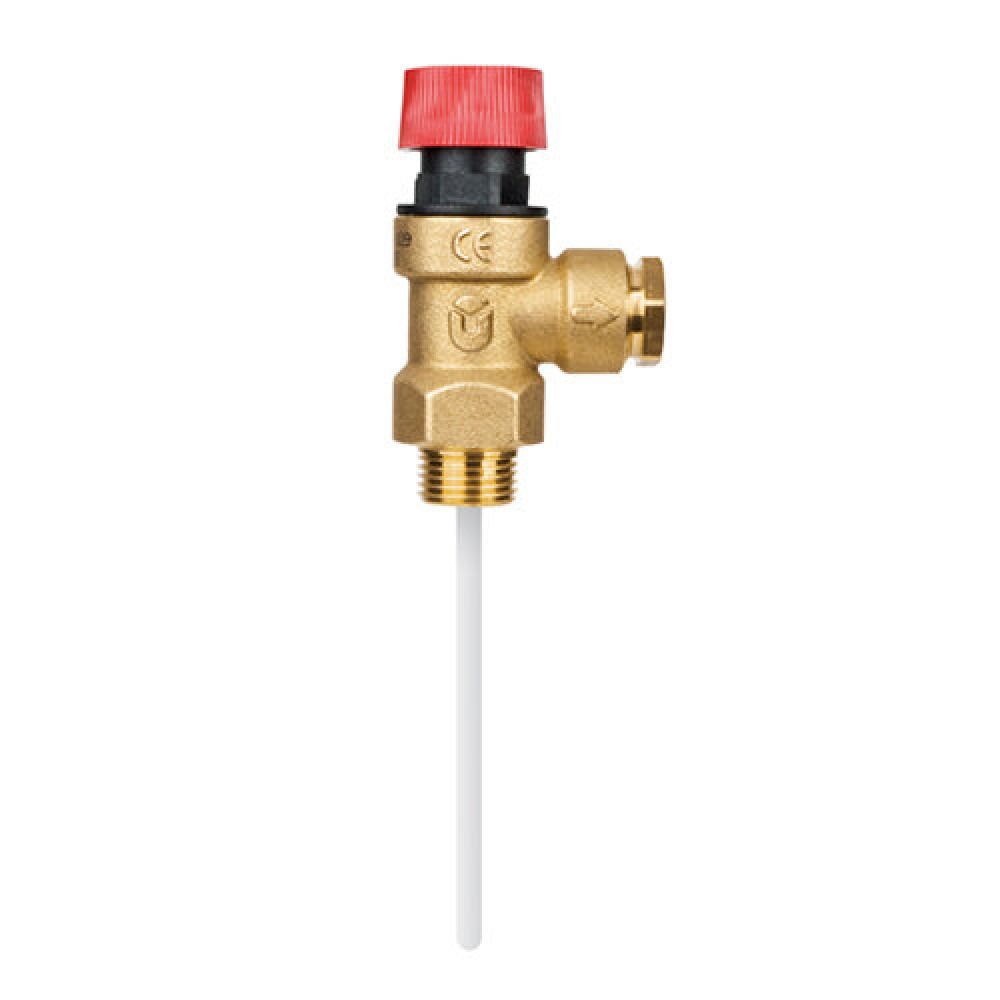

Sigurnosni ventil s dvostrukom funkcijom, temperatura i tlak, veličina ⌀18 x 1/2"

Funkcija:

TP sigurnosni ventil s dvostrukom funkcijom kontrolira i ograničava temperaturu i tlak tople vode sadržane u akumulacijskom grijaču za kućanstvo i sprječava da dosegne temperaturu veću od 100°C, uz stvaranje pare. Nakon postizanja podešenja, ventil ispušta dovoljnu količinu vode u atmosferu tako da se temperatura i tlak vraćaju unutar granica rada sustava. Ova određena serija ventila je certificirana kao usklađena sa zahtjevima performansi europskog standarda EN 1490 (za postavke od 4 - 7 - 10 bara).

Rad:

Ventil otvara izlaz kada postigne postavke za:

• Temperatura: spoj termostata unutar temperaturnog senzora uronjenog u grijač tople vode, širi se kako temperatura raste. Ovo širenje uzrokuje pomicanje potisne igle i djelovanje na obturator otvarajući ventil. Ventil je podešen da se otvara na temperaturama iznad 90°C.
• Tlak: obturator, nasuprot postavljenoj opruzi, podiže se pri postizanju podešenog tlaka i potpuno otvara izlaz. Postavke tlaka biraju se prema maksimalnom dopuštenom tlaku u sustavu. Kako se temperatura i tlak smanjuju, događa se suprotno djelovanje s ventilom koji se naknadno ponovno zatvara unutar postavljenih tolerancija.

CERTIFIKACIJA:

CE oznaka TP: sigurnosni ventili s dvostrukom funkcijom u skladu su s bitnim sigurnosnim zahtjevima Direktive 97/23/EC koji se odnose na tlačnu opremu (također nazvanu PED). Stoga su klasificirani kao kategorija IV i opremljeni su oznakom CE.

*CERTIFIKACIJA PROIZVODA U SKLADU S EUROPSKIM STANDARDOM
EN 1490:*

Europski standard EN 1490: 2000, pod naslovom “Građevinski ventili - Kombinirani sigurnosni ventili za temperaturu i tlak – Ispitivanja i zahtjevi”, opisuje specifikacije konstrukcije i performansi koje moraju imati TP ventili za rasterećenje.
