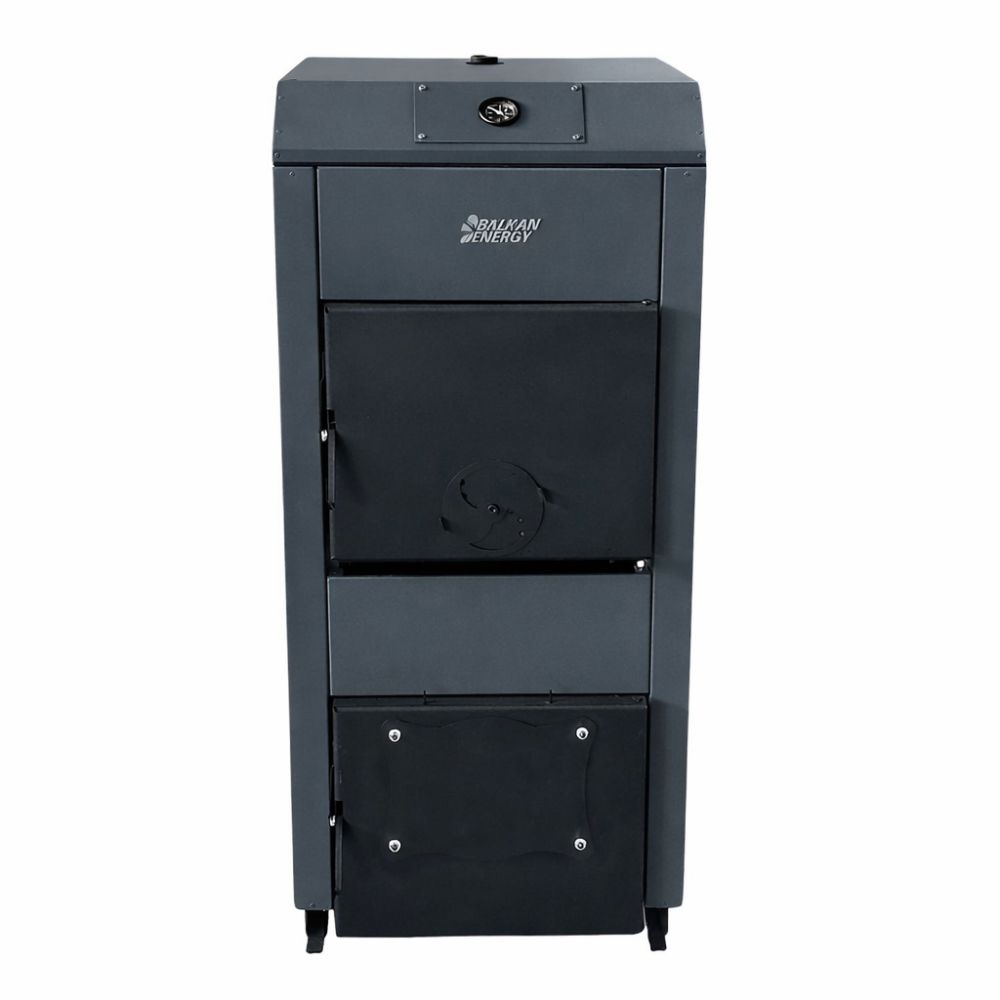

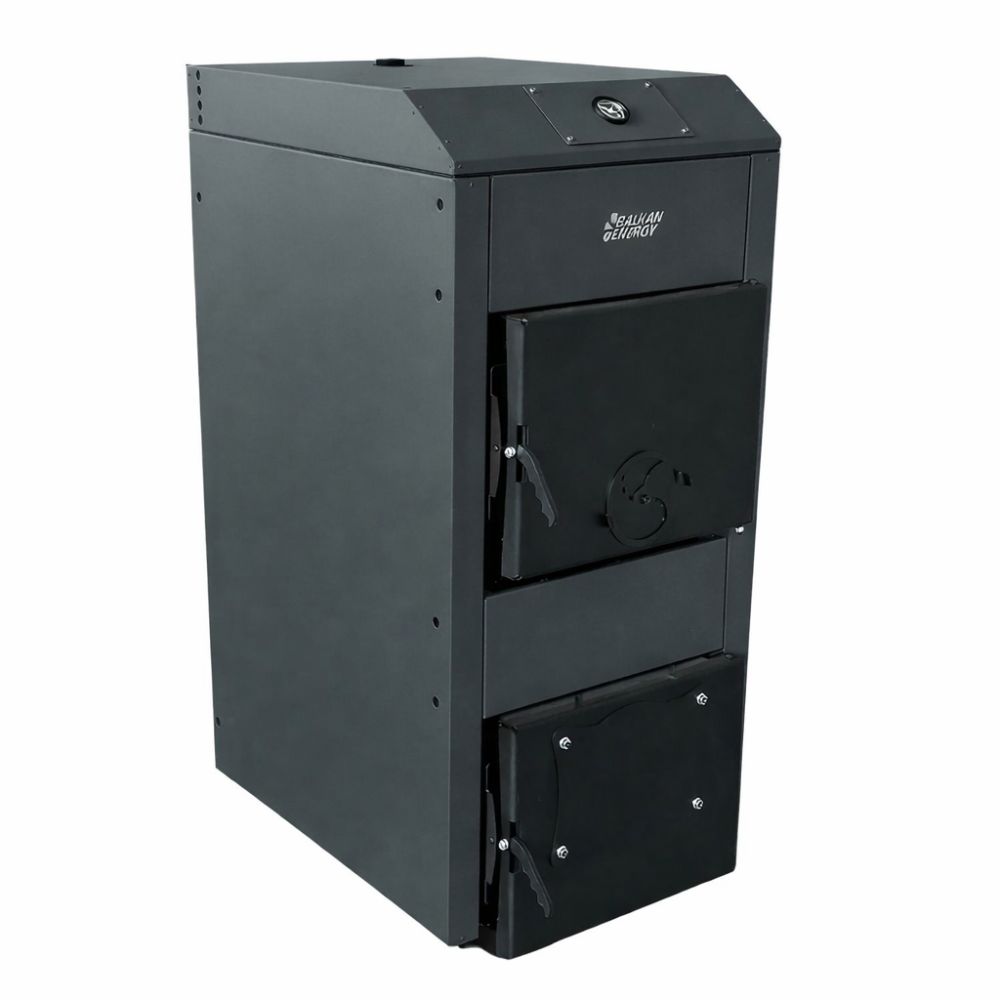

Kotao na drva Balkan Energy 50, 50kW

Značajke proizvoda:

Izgradnja:

- Tijelo kotla izrađeno je od visokokvalitetnog čelika debljine 5 mm.

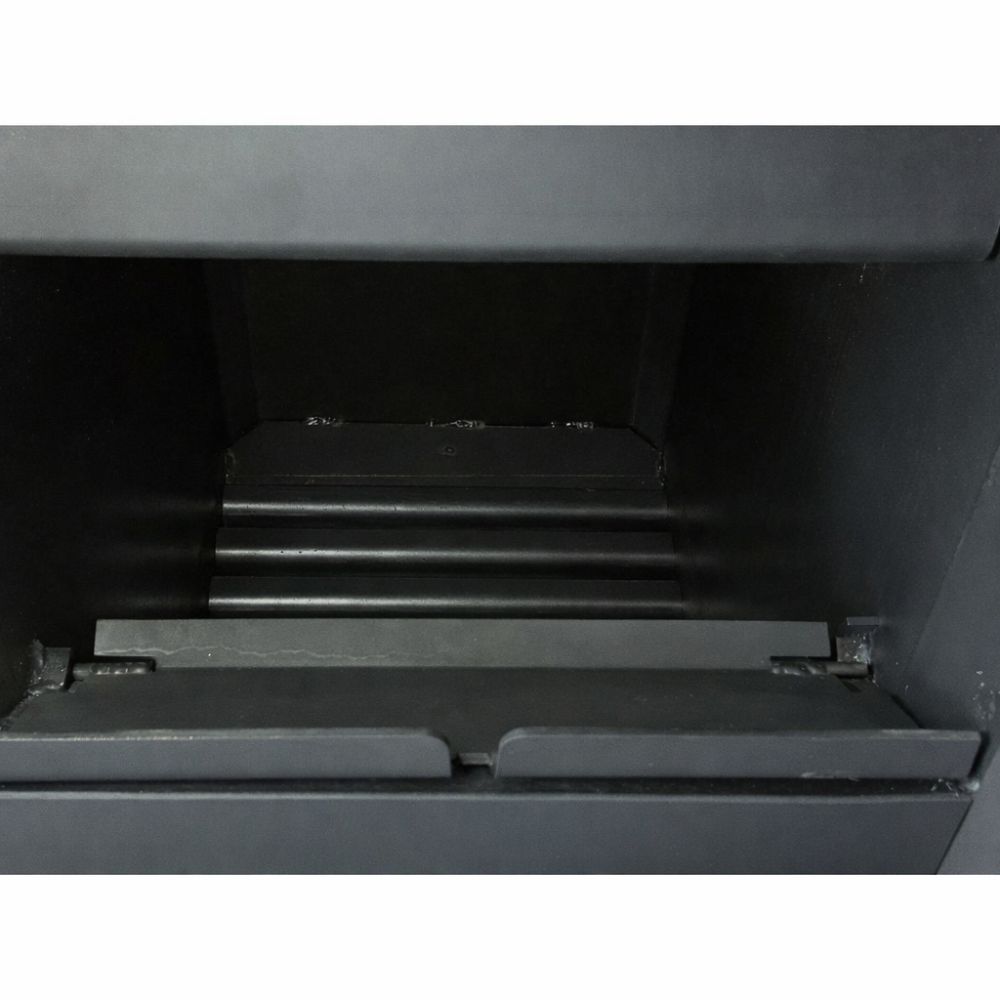

- Ima veliku komoru za izgaranje s velikom površinom za izmjenu topline i niskom impedancijom za učinkovitiju propuh.

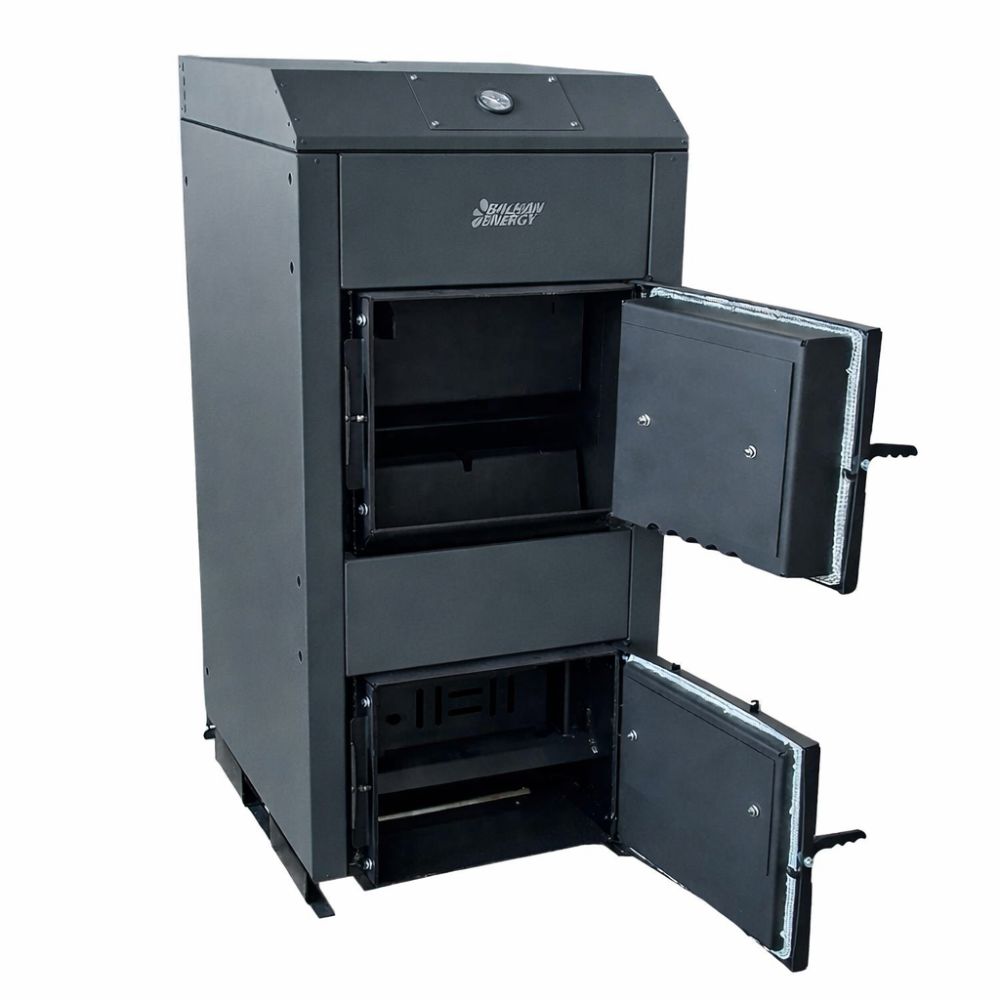

- Velika vrata omogućuju jednostavan utovar velikih komada drva.

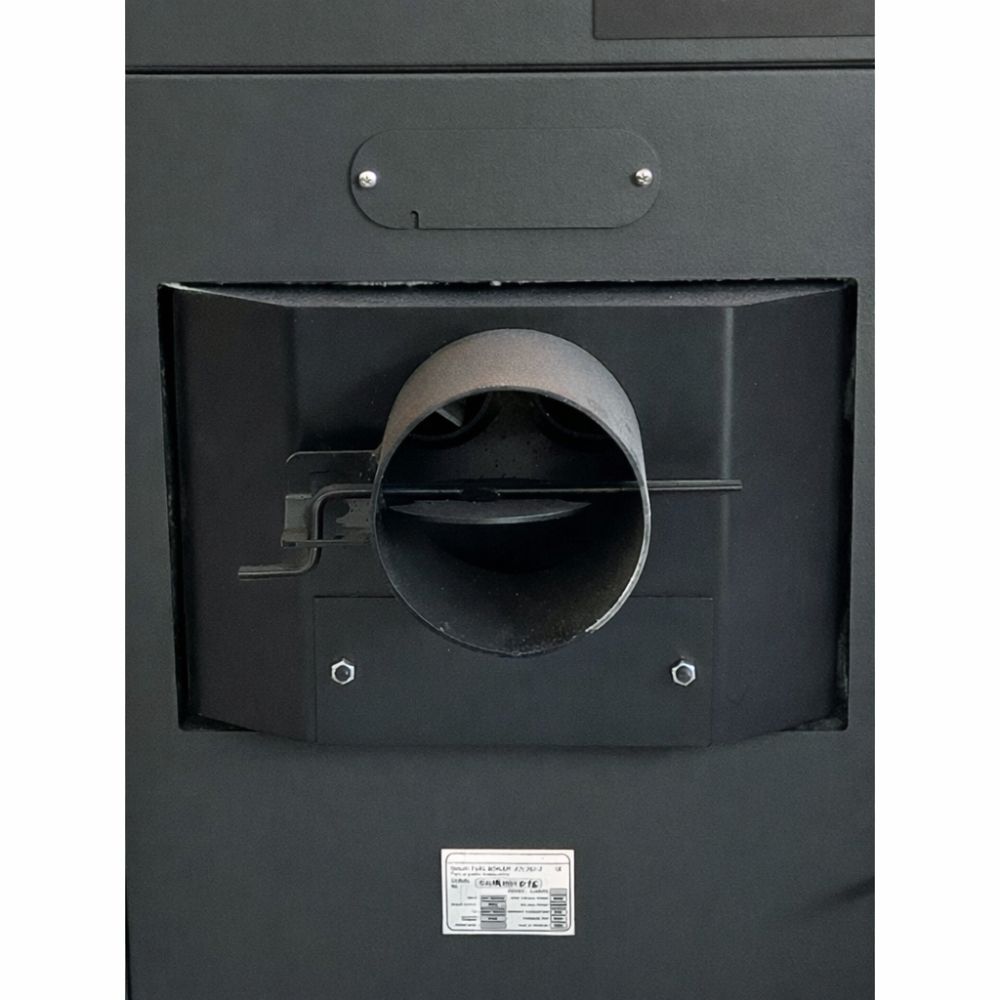

Učinkovitost:

- Komora za izgaranje je rebrasta i dizajnirana s trostrukim dimnim kanalom za maksimalnu izmjenu topline.
- Treći dimovodni put sadrži cijevi velikog promjera za učinkovitu kontrolu protoka ispušnih plinova, s turbulatorima za regulaciju brzine izlaznih dimnih plinova i optimizaciju učinkovitosti.
- Komora za izgaranje potpuno je obavijena plaštom kako bi se poboljšala učinkovitost izmjene topline.
- Kotao je izvana izoliran gustom keramičkom kamenom vunom, dizajniranom da izdrži visoke temperature.
- Termostatski regulator propuha automatski prilagođava dovod zraka za izgaranje otvaranjem ili zatvaranjem klapne na donjim vratima ovisno o temperaturi kotla.

Dodatne značajke:

- Rebrasta komora za izgaranje i trostruki ispušni put poboljšavaju izmjenu topline.
- Zadnji ispušni put koristi cijevi velikog promjera i može dodati turbulatore za podešavanje brzine ispušnih plinova.

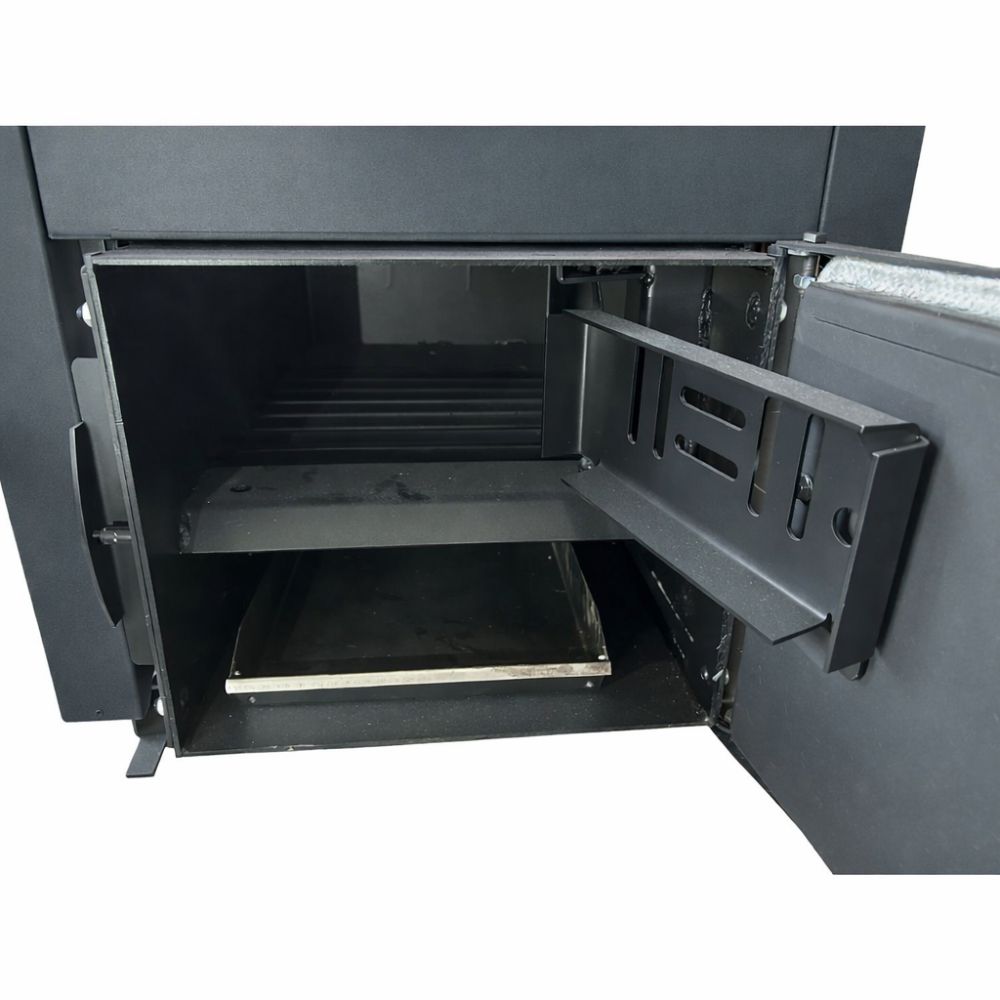

- Donja vrata su dizajnirana za smještaj plamenika na pelete s opcijskom prirubnicom na vratu.

Sigurnosne značajke:

Kako bi se osigurao siguran i pouzdan rad, potrebno je nekoliko sigurnosnih komponenti:
- Mehanički lančani termostat kotla na drva (regulator vuče).
- Ventil za smanjenje tlaka od 3 bara (uključen u proizvod).
- Hladnjak za toplinsku ekspanziju koji se nalazi na stražnjoj i gornjoj strani kotla mora biti spojen na vodovodnu mrežu pomoću toplinskog ventila s daljinskim senzorom (nije uključen u proizvod). U slučaju pregrijavanja, ovaj sustav ispušta vodu u izmjenjivač topline, odvodeći višak topline u okolinu.

Certifikati:

Ovaj proizvod u skladu je sa standardima EN 303-5 i ima CE certifikat.

Dijelovi kotla - shema

1 - Komora za izgaranje
2 - Vrata za punjenje goriva
3 - Vrata za čišćenje pepela
4 - Tlačni ventilator (za kotlove s ventilatorom)
5 - ST-81 zPID regulacija (za kotlove s ventilatorom)

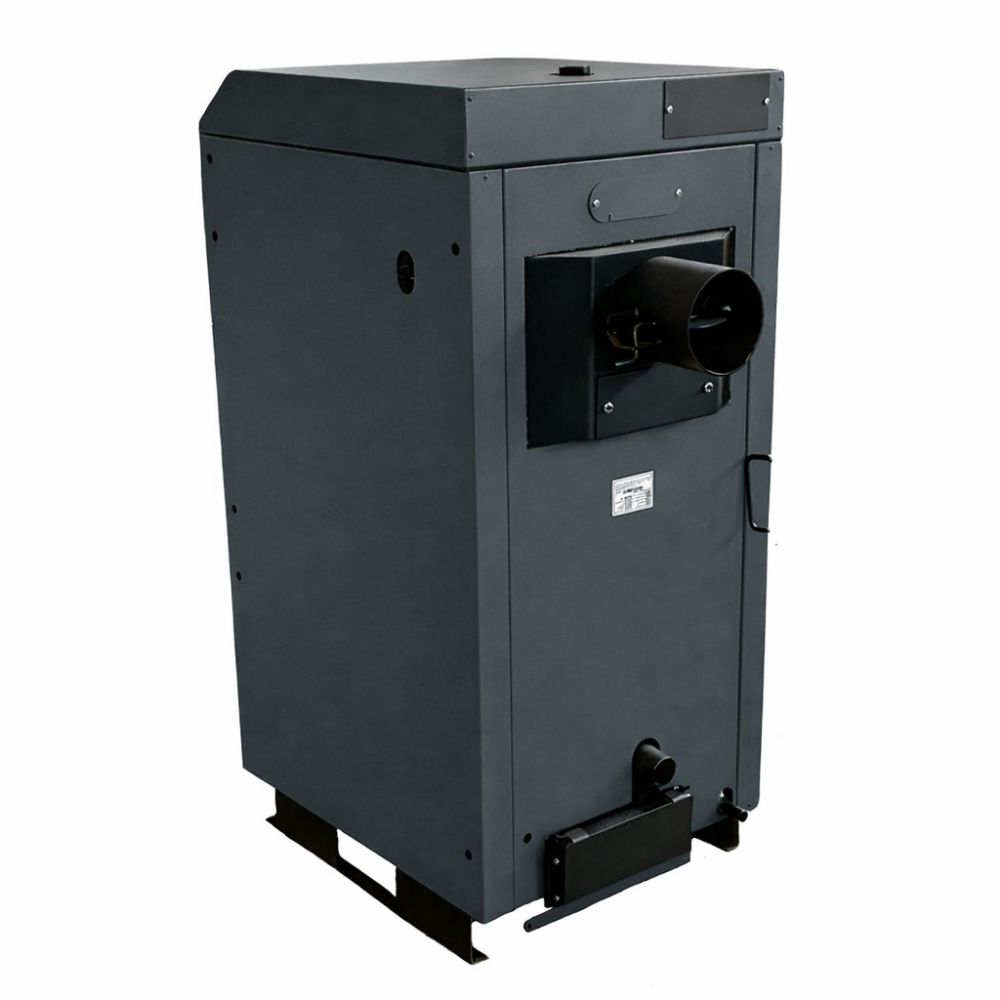

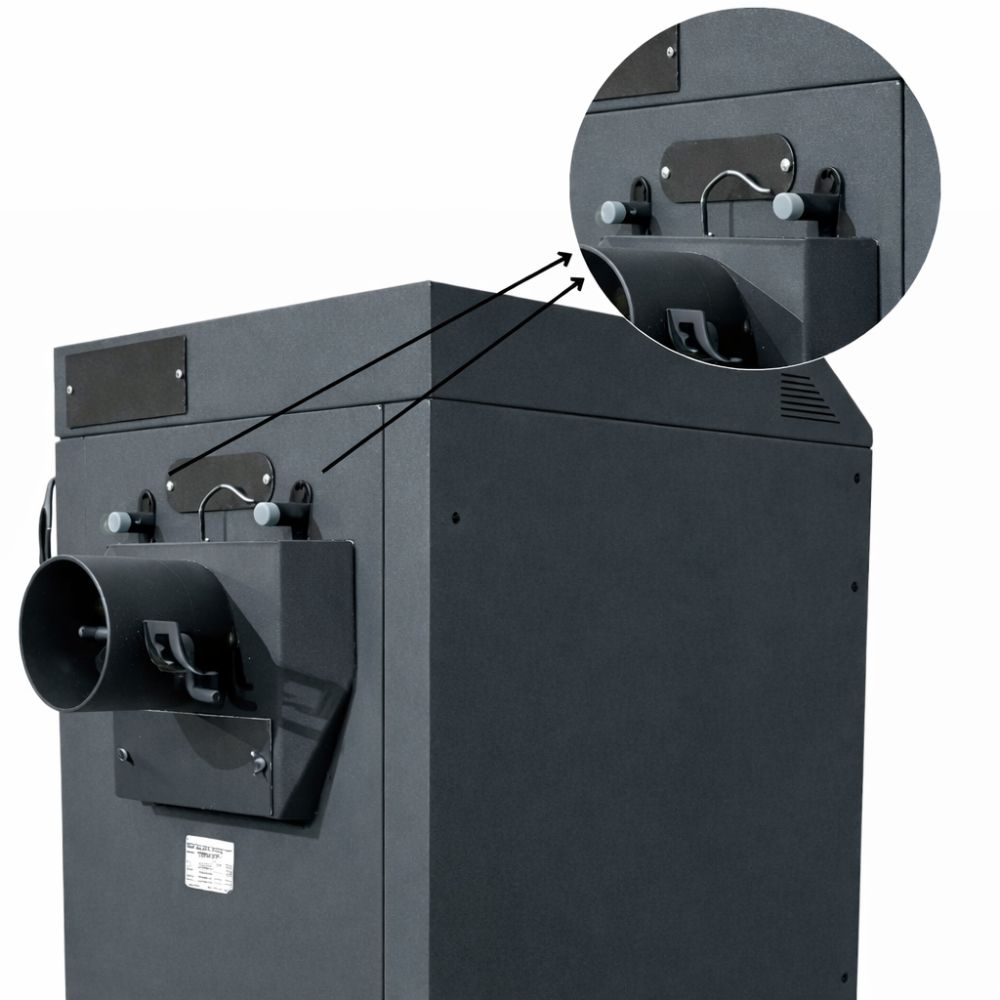

6 - Dimnjak
7 - Ventil za regulaciju propuha u dimnjaku
8 - Revizijski otvor za čišćenje dimnjaka
9 - Senzorski termometar (za kotlove bez ventilatora)
10 - Zavojnica za nuždu
11 - Ventil za sekundarni zrak
12 - Ventil za dovod zraka (za kotlove bez ventilatora)
13 - Mehanički regulator temperature (za kotlove bez ventilatora)
14 - Poklopac kabelske utičnice
15 - Poklopac za reviziju senzora
16 - G 1½“ Priključak za dovod vode
17 - G 1½“ Priključak za odvod vode
18 - G ½“ Priključak za punjenje i pražnjenje kotla
19 - Poklopac otvora za ugradnju plamenika
20 - Sigurnosni otvor za pepeo
21 - Vrata za osiguranje dimnjaka
22 - Gornja sigurnosna vrata
23 - Pepeljara
24 - Razdjelnik zraka
25 - Osigurač
26 - Sigurnosni termostat kotla – STB

Primjeri shema za spajanje kotla na različite vrste instalacija grijanja
