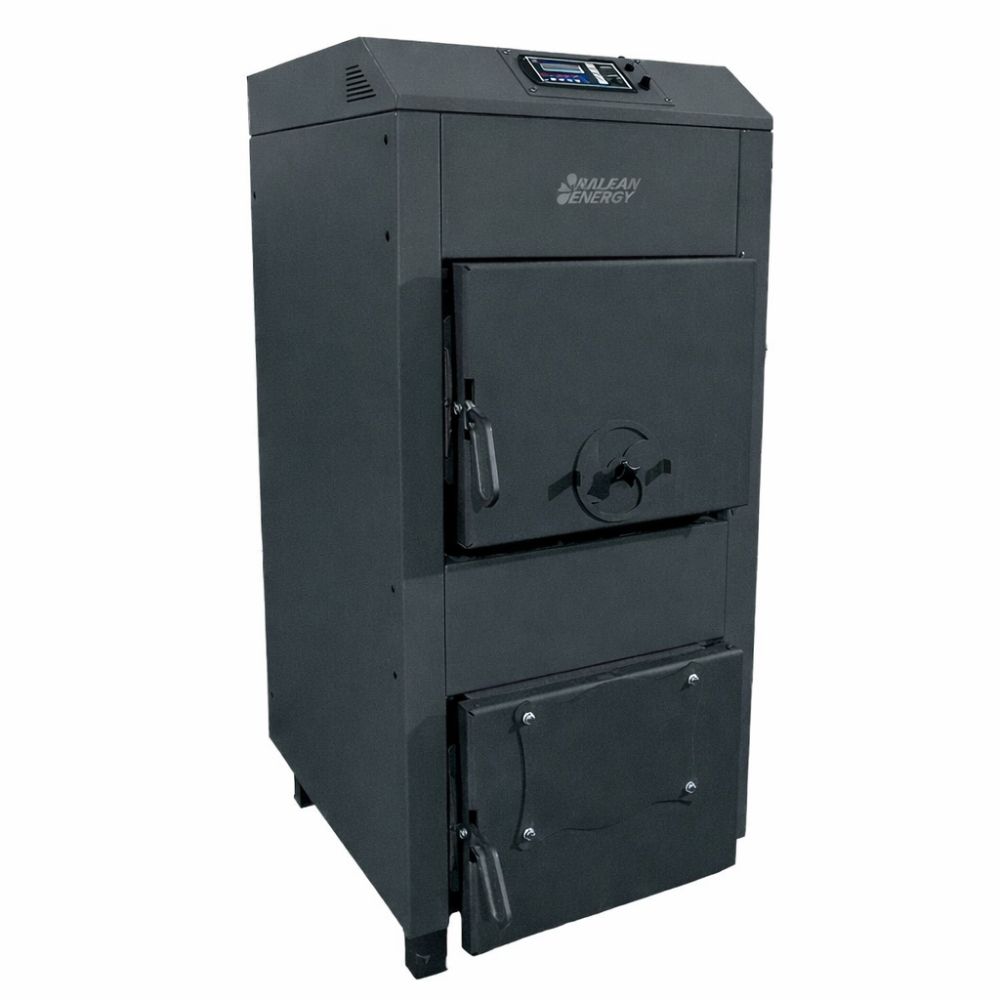

Kotao na drva Balkan Energy P40, 40kW

Kotao na kruta goriva od čelika s inteligentnim regulatorom i električnim ventilatorom za stlačni i podesivi dovod zraka. Balkan Energy P serija kotlova na kruta goriva pokriva raspon od 30 do 100 kW, zadovoljavajući potrebe grijanja srednjih do velikih instalacija. Predviđeni za izgaranje krutih goriva, ovi kotlovi nude i mogućnost ugradnje plamenika na pelete.

Značajke proizvoda

Izgradnja:

• Tijelo kotla izrađeno je od visokokvalitetnog čelika debljine 5 mm.
• Odlikuje ga velika komora za izgaranje sa širokom površinom za izmjenu topline i malim otporom za učinkovitiju propuh.

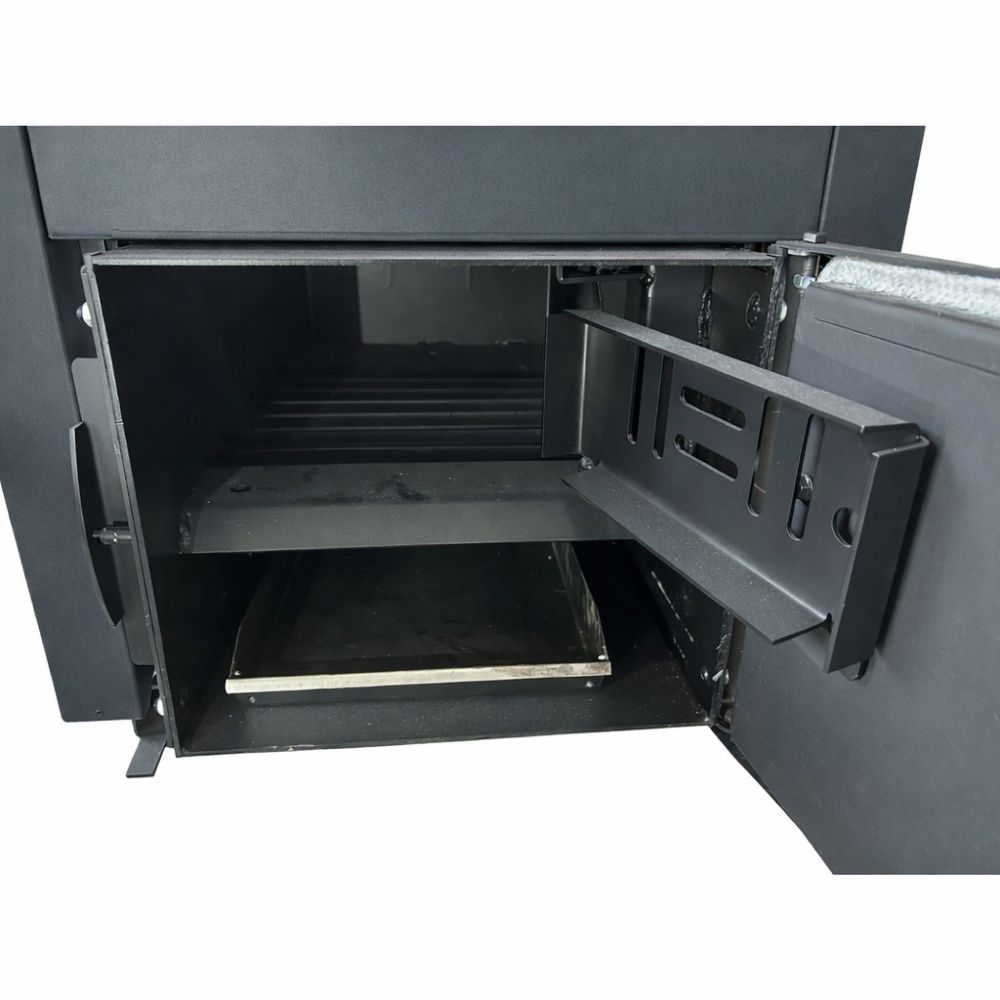

• Velika vrata omogućuju jednostavan utovar većih komada drva.

Učinkovitost:

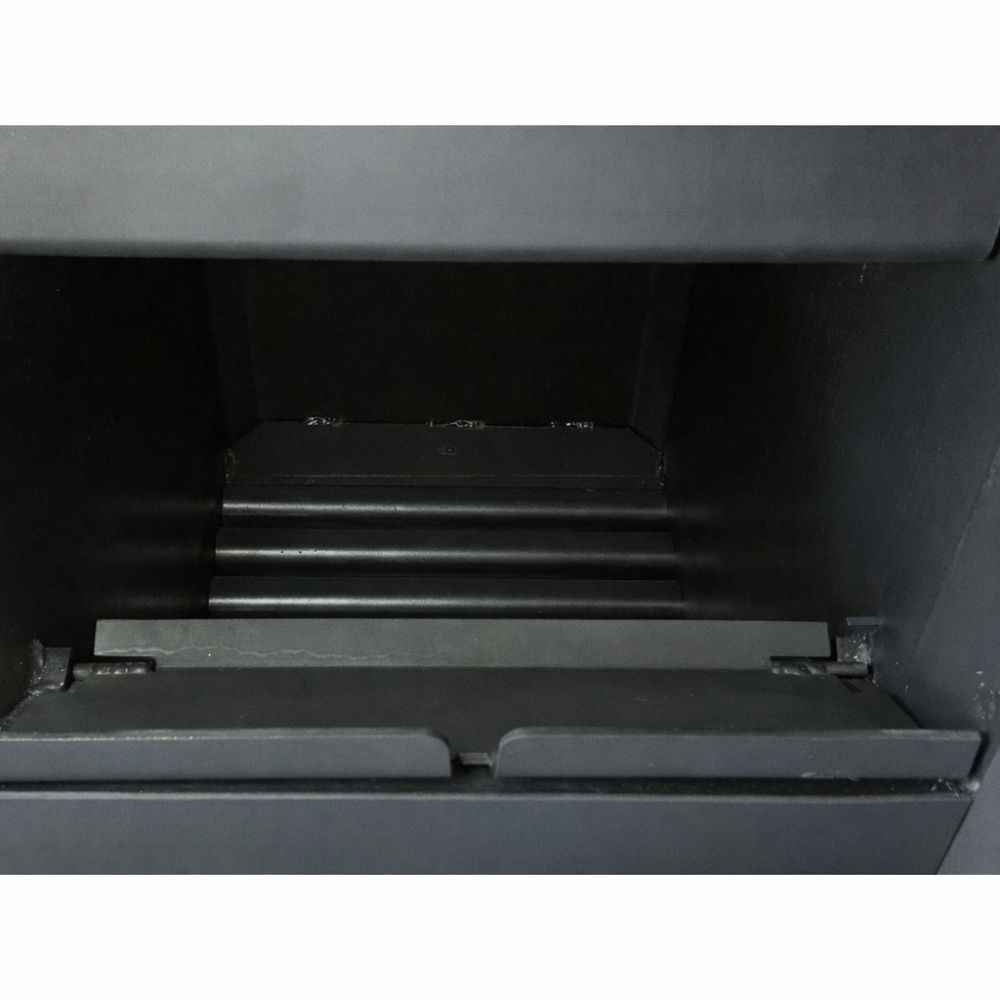

• Komora za izgaranje je rebrasta kako bi se povećala površina za izmjenu topline i dizajnirana je s trostrukim ispušnim putem za maksimalnu izmjenu topline.
• Treći ispušni put napravljen je s cijevima velikog promjera za učinkovitu kontrolu protoka ispušnih plinova. Uključuje turbine za prilagodbu protoka ispušnih plinova i optimiziranje izgaranja.
• Komora za izgaranje u potpunosti je okružena vodenim plaštom za poboljšanu učinkovitost izmjene topline.
• Kotao je izvana izoliran gustom keramičkom vunom, dizajniranom da izdrži visoke temperature.

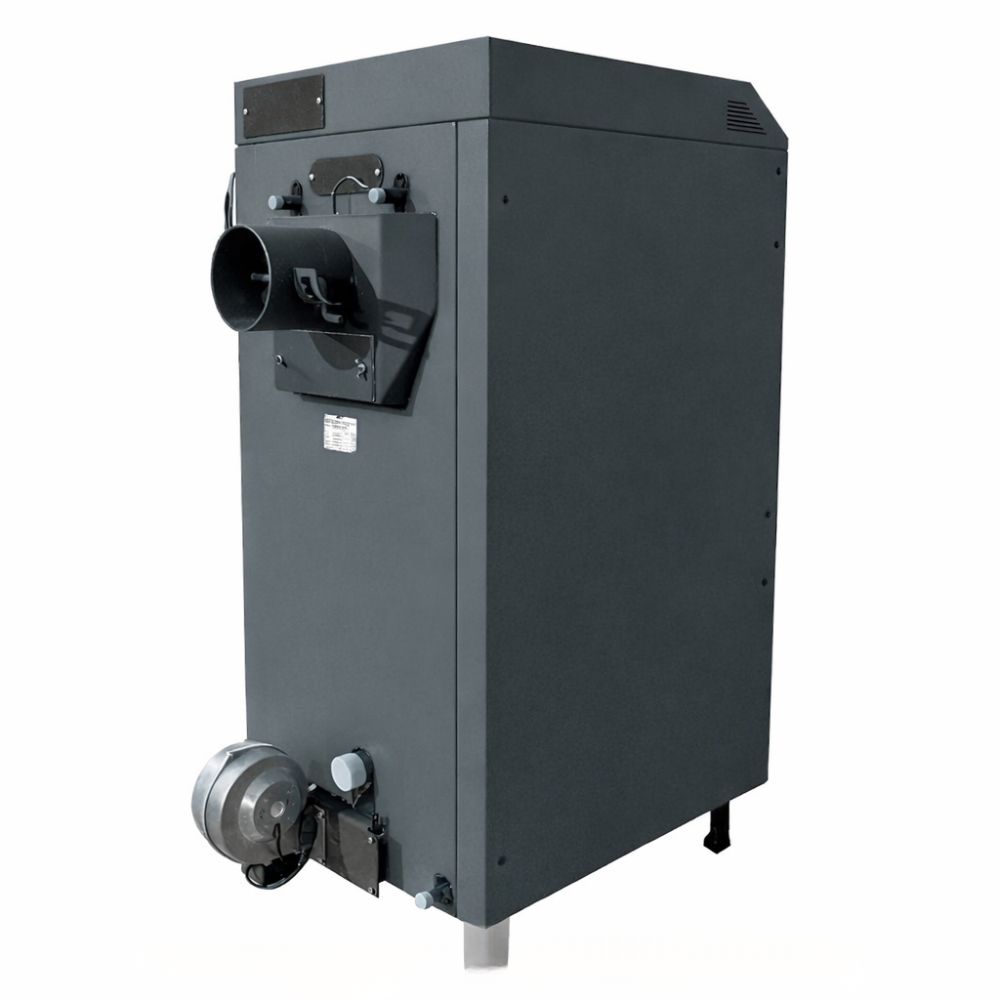

• Dovod zraka reguliran je visokokvalitetnim ventilatorom smještenim na stražnjoj strani kotla. Elektronički regulator mjeri temperaturu vode na vrhu i dnu kotla, kao i izlaznu temperaturu dimnih plinova, te automatski prilagođava dovod zraka kako bi se optimiziralo izgaranje i maksimizirala ušteda goriva na temelju potreba sustava.
• Sustav se može spojiti na sobni termostat.

Dodatne značajke:

• Rebrasta komora za izgaranje za povećanu površinu izmjene topline.
• Trostruki ispušni put za optimalne performanse.
• Treći put koristi cijevi velikog promjera s turbinama za podešavanje protoka ispušnih plinova.
• Donja vrata mogu primiti plamenik za pelete s opcijskom prirubnicom za vrat.


ST-81 zPID Regulator za punjenje kotlova na drva


Funkcije kontrolera:

• Kontrola ventilatora s korakom 1 od 0 do 100.
• Upravljanje cirkulacijskom pumpom centralnog grijanja.
• Kontrola pumpe tople vode za kućanstvo.
• Priključak sobnog termostata za poboljšanu regulaciju temperature.
• zPID softver za automatsko podešavanje dovoda zraka, optimiziranje izgaranja i uštede goriva.

Kontrolna oprema:

• LCD zaslon za prikaz očitanja.
• Dva temperaturna senzora za vodu u gornjem i donjem dijelu tijela kotla (CH temperaturni senzori)
• Jedan senzor tople vode za kućanstvo (HCW senzor)
• Jedan senzor temperature dima.
• Zaštita od visokih temperatura s toplinskim relejem od preopterećenja.
• Kontrolna ploča je izrađena od materijala otpornih na visoke i niske temperature.

Princip rada:

ST–81 zPID inteligentni regulator temperature namijenjen je za regulaciju rada kotlova za centralno grijanje na kruta goriva. Upravlja pumpom centralnog grijanja, pumpom tople vode za kućanstvo i ventilatorom. Postoje četiri načina rada:

• Grijanje doma
• Prioritet kotla
• Paralelne cirkulacijske pumpe
• Ljetni način rada

Regulator mjeri temperaturu dimnih plinova i vode u gornjem i donjem dijelu kotla i koristi funkciju zPID za automatsku prilagodbu dovoda zraka, optimizirajući izgaranje za maksimalnu učinkovitost i uštedu goriva.


Sigurnosne značajke:

Kako bi se osigurao siguran i pouzdan rad, kotao je opremljen raznim sigurnosnim mehanizmima:

• Ventil za smanjenje tlaka od 3 bara (uključen)

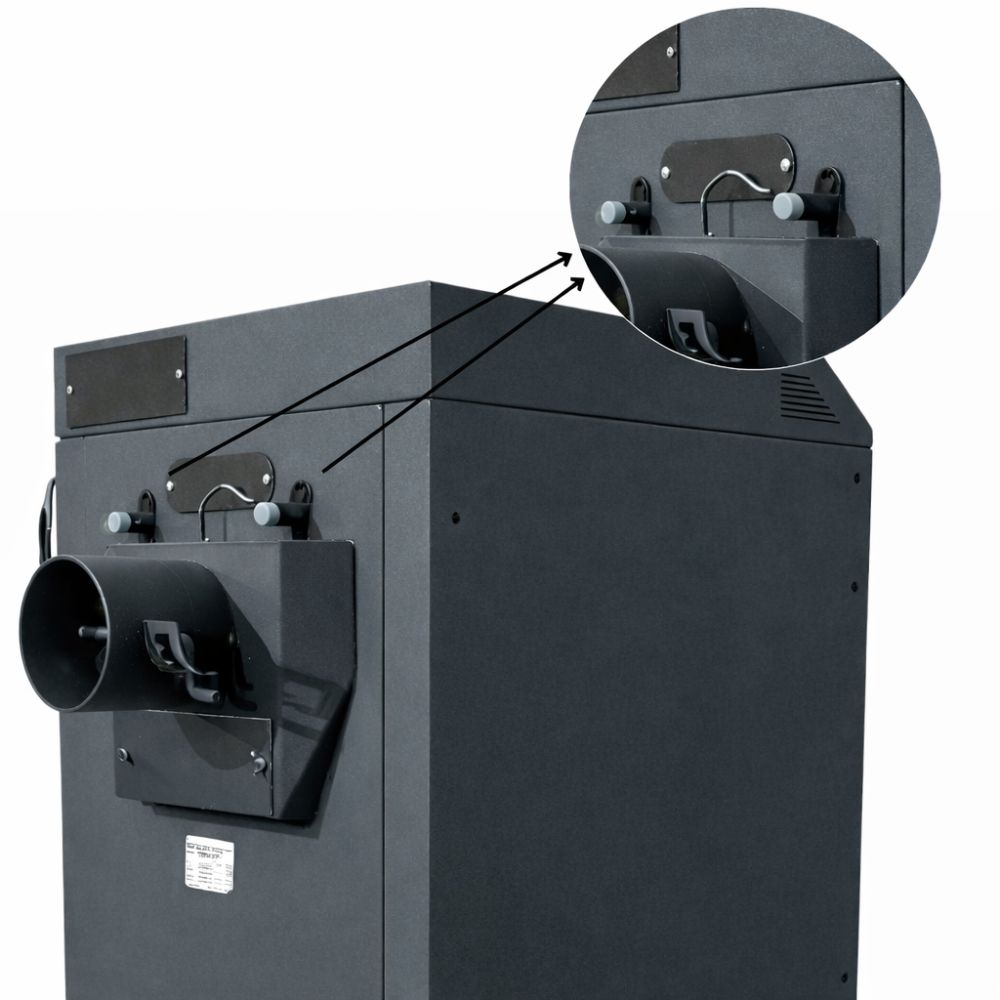

• Hladnjak: Na stražnjoj i gornjoj strani kotla, hladnjak (cijevna struktura velike površine) mora biti spojen na vodovodnu mrežu preko toplinskog ventila s daljinskim senzorom (NIJE uključen). U slučaju pregrijavanja, voda se ispušta u hladnjak, odvodeći toplinu kotla u okolinu.
• STB termostat koji prekida napajanje u slučaju pregrijavanja.
• Elektronički upravljački sustav koji isključuje dovod zraka u komoru za izgaranje u slučaju pregrijavanja.
• Automatsko isključivanje dovoda zraka u slučaju nestanka struje.

Uređaj je u skladu s EN 303-5 standardima CE certifikata.

Dijelovi kotla - shema

1 - Komora za izgaranje
2 - Vrata za punjenje goriva
3 - Vrata za čišćenje pepela
4 - Tlačni ventilator (za kotlove s ventilatorom)
5 - ST-81 zPID regulacija (za kotlove s ventilatorom)

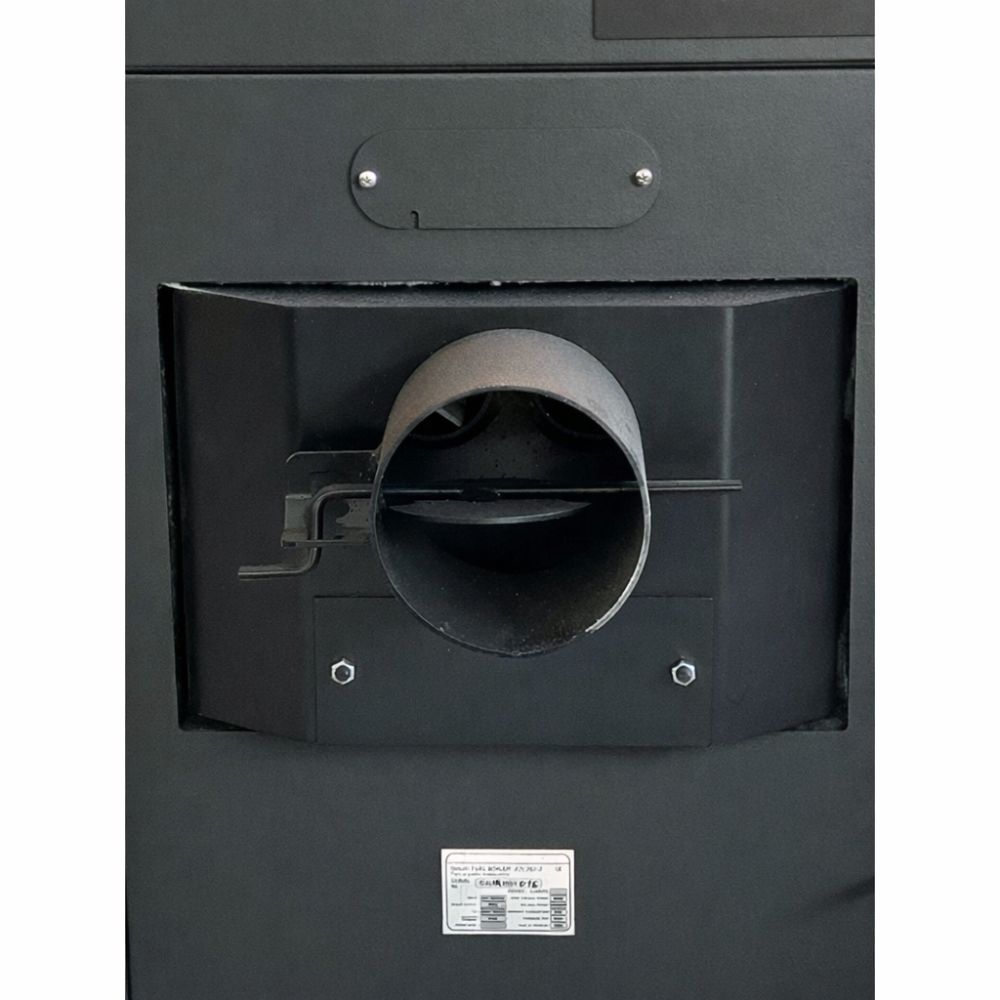

6 - Dimnjak
7 - Ventil za regulaciju propuha u dimnjaku
8 - Revizijski otvor za čišćenje dimnjaka
9 - Senzorski termometar (za kotlove bez ventilatora)
10 - Zavojnica za nuždu
11 - Ventil za sekundarni zrak
12 - Ventil za dovod zraka (za kotlove bez ventilatora)
13 - Mehanički regulator temperature (za kotlove bez ventilatora)
14 - Poklopac kabelske utičnice
15 - Poklopac za reviziju senzora
16 - G 1½“ Priključak za dovod vode
17 - G 1½“ Priključak za odvod vode
18 - G ½“ Priključak za punjenje i pražnjenje kotla
19 - Poklopac otvora za ugradnju plamenika
20 - Sigurnosni otvor za pepeo
21 - Vrata za osiguranje dimnjaka
22 - Gornja sigurnosna vrata
23 - Pepeljara
24 - Razdjelnik zraka
25 - Osigurač
26 - Sigurnosni termostat kotla – STB

Primjeri shema za spajanje kotla na različite vrste instalacija grijanja
